有源電力濾波器（APF）

一、產品概述

       有源電力濾波器（APF）主電路為IGBT功率變換器，采用基于瞬時無功功率理論的檢測技術，自動跟蹤電網諧波變化，具有高度可控性與快速響應性?？朔藗鹘y(tǒng)無源濾波器的濾波效果差，容易發生諧振、只能補償固定次諧波等缺點，對各種快速瞬變的沖擊性負荷均能起到良好的濾波和補償效果。

VLR-APF系列有源濾波器采用軍工級控制芯片，計算能力及抗干擾能力極強，可實現一個控制器集中控制多臺有源濾波器并聯工作，采用自適應電流平均值控制算法并結合LCL拓?fù)浣Y(jié)構，克服了傳統的滯環電流控制由于開關頻率變化帶來的輸出頻譜范圍寬、濾波較困難、高頻諧波會干擾電網等缺點。

二、型號說明

三、工作原理圖

lVLR-APF濾波原理

VLR-APF通過外部互感器CT實時采集電流信號，通過內部檢測電路分離出其中的諧波部分，通過IGBT功率變換器產生與系統的諧波大小相等相位相反的補償電流注入電網，實現濾除諧波的功能。

lVLR-APF無功補償原理

VLR-APF實時檢測系統的無功功率，通過IGBT變換器產生容性或感性的基波電流，實現動態連續無功補償，無功補償?shù)哪繕?biāo)功率因數可以通過操作面板設定。

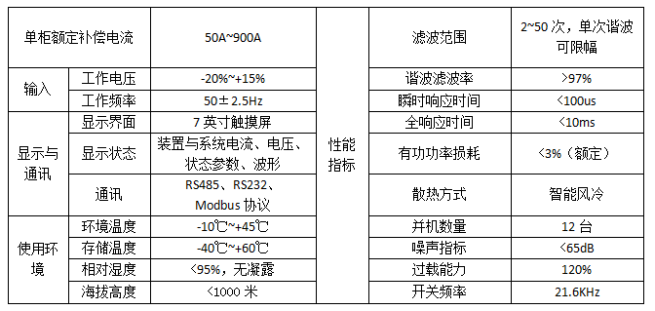

四、技術參數

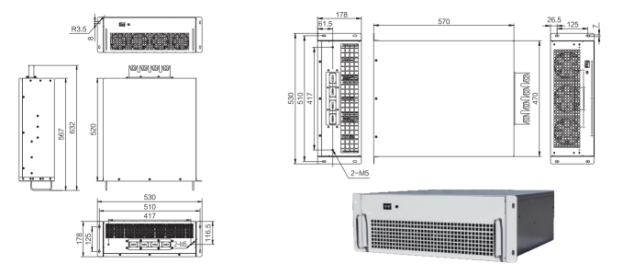

五、規格參數

380V  VLR-APF規格參數

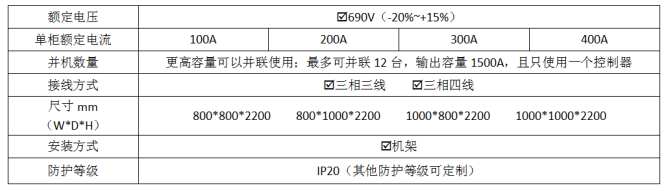

 690V  VLR-APF規格參數

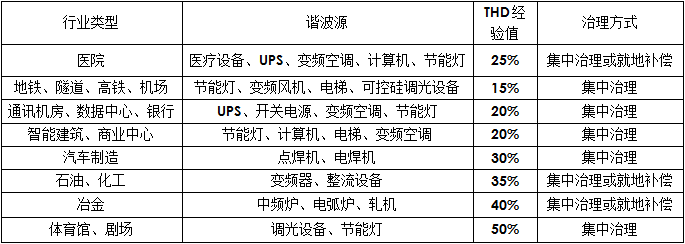

六、各行業諧波電流畸變率THDi經驗數據

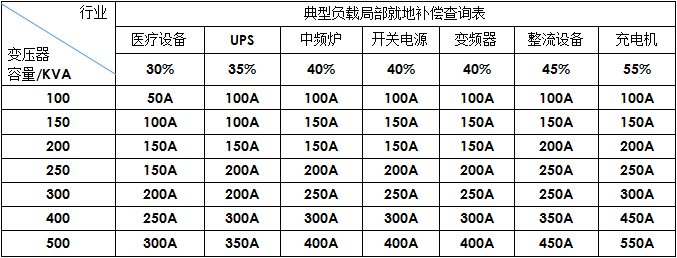

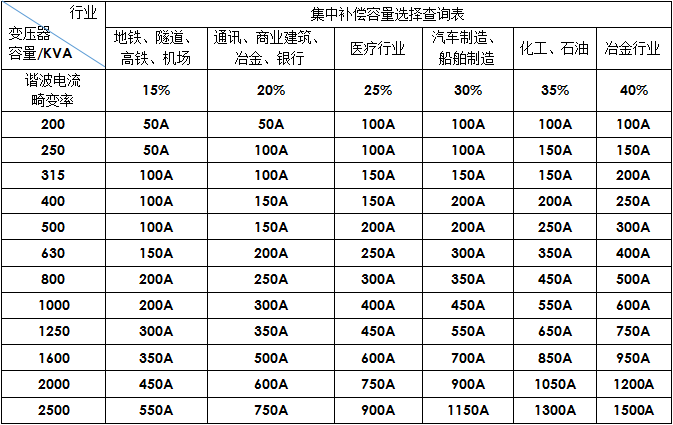

七、VLR-APF容量速查表

注：上表APF容量是在變壓器負荷率為80%的情況下得到的。在實際項目中根據負荷率的值與此表80%負荷率比較，按比例得出APF容量。

注：以上諧波電流數據是按負載滿載工作狀態下計算得出。
