智能低壓電力電容器

產品簡稱:普通款電容器
產品型號:VLR-ICS系列
外形尺寸:

415*80*300mm

特點:自動組網、485通訊接口、自動投切、雙電容補償、裝置體積小、維護方便
咨詢熱線:17706819003
掃碼咨詢:
  • 產品描述

一、概述

       智能低壓電力電容器是0.4kV低壓電網高效節能、降低線損、提高功率因數和電能質量,替代傳統無功補償裝置的新一代無功補償設備。它由智能測控單元、過零投切開關電路、保護單元、兩臺(△型)或一臺(Y型)低壓電力電容器構成。改變了傳統無功補償裝置體積龐大和笨重的結構模式,從而使新一代低壓無功補償設備具有補償效果更好,體積更小,功耗更低,價格更廉,節約成本更多,使用更加靈活,維護更加方便,使用壽命更長,可靠性更高的特點,適應了現代智能電網對無功補償?shù)母咭蟆?/span>

       三相補償類型產品由兩臺電容器組成,其容量可以不同。分相補償類型由兩臺電容器并聯而成。在485接口連線控制方式下,多臺智能低壓電力電容器可以不外加控制器,形成自動無功補償網絡;也可外加控制器,由控制器進行通信控制。

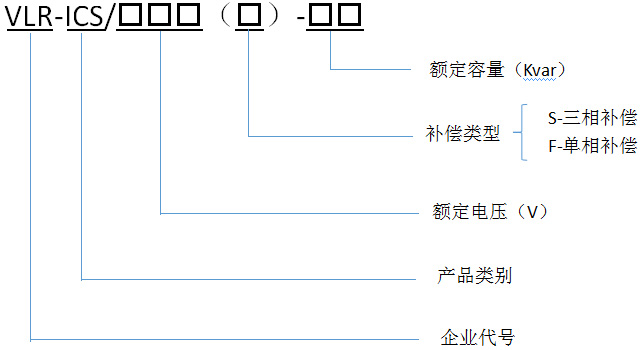

二、型號說明

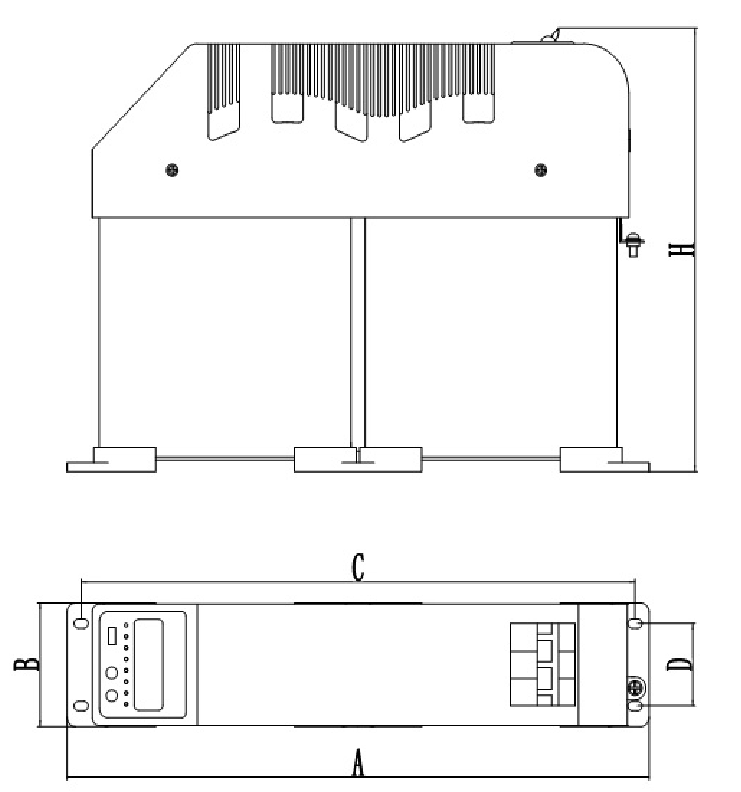

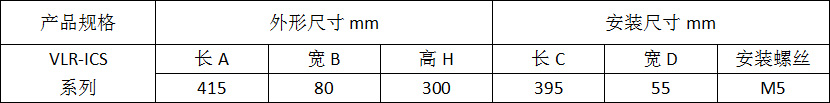

三、尺寸表


四、功能特點

1、控制功能

       在外接控制器的情況下,執行控制器的控制命令。

       在沒有外接控制器或控制器故障情況下,產品能自動組網,產生一個主機,其余為從機,構成一個系統自動進行無功投切。如果某臺從機故障則自動退出,不影響系統工作。如果主機故障退出系統,則在剩余從機會自動產生一個新的主機,組成一個新的系統。

       能夠按照電容器容量和投切次數自動形成控制策略:對容量相等的電容器采用循環投切,對容量不等的電容器兼顧容量和投切次數采用優化組合投切。

2、測量功能

       測量電壓、電流、無功功率、功率因數,能自動檢測CT方向和產品內部溫度。

3、保護功能

       具有過壓保護、過壓閉鎖、欠壓保護、電容器過電流保護、缺相保護、過溫保護,欠電流保護。欠電流保護為了防止超低負載時,投入電容器出現過補情況,從而出現重復投切。

4、人機接口

       產品配置有數碼管顯示、指示燈、按鈕,具有各種數據顯示,電容器投切狀態指示、保護動作狀態指示、自診斷故障類型指示等。

五、技術參數

●滿足技術條件

《GB/T15576-2008低壓無功功率靜態補償裝置總技術條件》

《DL/T842-2003低壓并聯電容器裝置使用條件》

《JB/T7117-1993低壓并聯電容器裝置》

●環境條件

運輸存儲溫度:-25℃~55℃

相對濕度:20%~90%

海拔高度:≤2000m

其他條件:安裝地點無腐蝕金屬和破壞絕緣的氣體及導電介質存豐,不得含有爆炸危險的介質,無較強的振動和沖擊,無嚴重霉菌存在。

●電源條件

工作電壓:共補 380V AC,分補230V AC

電壓偏差:±20%

工作頻率:50Hz±1.5Hz

電壓諧波:電壓總畸變率不大于5%

功率消耗:≤2W

●測量精度

電壓、電流:≤0.5%

功率因數:≤±0.01

溫度:≤±1℃

●可靠性參數

控制數度:100%

投切允許次數:130萬次以上

電容容量運行時間衰減率:≤1%/年

年故障率:0.1%

電容器容量投切衰減率:≤0.1%/萬次

●無功補償參數

投切間隔時間:10s(可設)

聯機數量:每組不超過128臺

●控制方式

控制信號:多參數模糊控制

取樣信號:0~5A

●產品應用范圍

農網(諧波總量為10%以下的場所)

城網(諧波總量為10%以下的場所)

電網智能化配電臺區、公用建筑、商業地產、住宅區

無諧波設備的工業(諧波總量為10%以下的工業場所)
