本實用新型涉及電容器領域，具體涉及一種散熱性能優異的智能電容器。
背景技術：
智能電容器集成了現代測控，電力電子，網絡通訊，自動化控制，電力電容器等先進技術。改變了傳統無功補償裝置落后的控制器技術和落后的機械式接觸器或機電一體化開關作為投切電容器的投切技術，改變了傳統無功補償裝置體積龐大和笨重的結構模式，從而使新一代低壓無功補償設備具有補償效果更好，體積更小，功耗更低，價格更廉，節約成本更多，使用更加靈活，維護更加方便，使用壽命更長，可靠性更高的特點，適應了現代電網對無功補償?shù)母咭螅驗橹荒茈娙萜饕呀?jīng)廣泛的在我們?nèi)粘Ｉa(chǎn)生活中大量使用，但是現階段的智能電容器還存在著散熱性能差、無法滿足極端天氣環境下使用的特性。
CN203722238U公開了一種智能電容器，包括底座、電抗器、電容器、安裝板、支撐柱、電路組件、控制開關和殼體，電抗器和電容器均與底座可拆卸連接，安裝板通過支撐柱架設在電抗器及電容器的上方，電路組件和控制開關均與安裝板可拆卸連接，電抗器、電容器、電路組件和控制開關依次串聯連接，殼體罩設在電路組件及控制開關的外側。該實用新型排布緊湊，空間利用率高，但是還存在一下缺陷：一、散發的熱量過高，長時間使用影響電容器正常工作的情況；二、無法遠程監控。
技術實現要素：
針對現有技術問題中智能電容器存在的散熱性差和無法遠程監控的技術缺陷。本實用新型提供一種新的散熱性能優異的智能電容器，具有散熱性?xún)?yōu)良以及遠程監控的性能。
本實用新型的目的是通過以下技術方案來實現的：
一種散熱性能優異的智能電容器，包括殼體和電容器箱體，
所述殼體內設置有監測裝置、散熱裝置以及電源裝置，所述監測裝置包括單片機和溫濕度傳感器，所述單片機的輸入端與溫濕度傳感器的輸出端電連接，單片機的輸出端與散熱裝置的接入端連接，所述散熱裝置包括循環泵和散熱管，所述散熱管固定設置在殼體內部的邊框上，循環泵連接散熱管的兩端；所述電源裝置與監測裝置和散熱裝置電連接；
所述電容器箱體內設置有環形導軌，環形導軌上設置有多個支撐架，所述支撐架上設置有轉子，所述轉子上設置有多個扇葉。
作為進一步的改進，所述散熱管固定設置在殼體內部的邊框上。
作為進一步的改進，所述環形導軌為1-3個。
作為進一步的改進，所述支撐架為3-6個。
作為進一步的改進，所述殼體設置有多個散熱孔。
作為進一步的改進，所述電容器箱體上設置有液晶顯示屏和多個排氣孔。
作為進一步的改進，所述無線傳輸裝置為AIR200短信報警裝置，與單片機的輸出端電連接。
作為進一步的改進，所述電源裝置將各裝置的接口信號線與斷路箱體內的相線與零線連接。
與現有技術相比，本實用新型的有益效果在于：
效果一，本實用新型將監測裝置設置在智能電容器的殼體內，可以在電容器工作時精確的監測電容器內部溫度與濕度的變化，當溫度超過單片機預定的標準值，將處理后的數據傳輸?shù)揭壕辽巷@示屏上，同時將異常數據通過AIR200短信報警裝置傳輸?shù)酵獠拷K端設備上，如手機、電腦和IPAD上，方便工作人員遠程連接電容器的工作狀況；
效果二，本實用新型散熱功能設計為兩個部分，一部分是在電容器箱體內設置有環形導軌，導軌上設置有扇葉，可以及時為電容器減低溫度；第二部分為電容器殼體內設置有散熱裝置，散熱裝置利用循環泵連接上散熱管為殼體內部各個角落起到散熱的作用，雙重保證了智能電容器的溫度不會超過預設的標準值；
效果三，本實用新型設置有無線傳輸裝置和手動控制散熱裝置，方便遠程監控，也可以現場操縱；
效果四，本實用新型在殼體設置有多個散熱孔，在電容器箱體上設置有多個排氣孔，使得智能電容器通風性能良好。
附圖說明

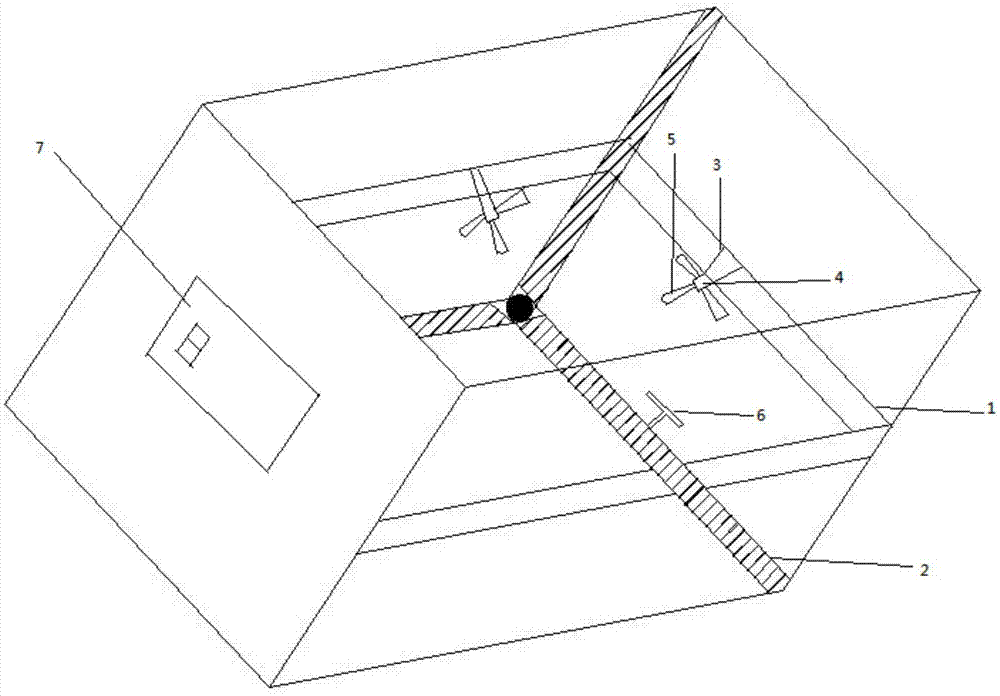

圖1為本實用新型的整體結構示意圖；
圖2為智能電容器殼體的側視圖；
圖中，1-環形導軌，2-散熱管，3-支撐架，4-轉子，5-扇葉，6-循環泵，7-液晶顯示屏， 8-散熱孔，9-排氣孔。
具體實施方式
為使本實用新型實施例的目的、技術方案和優點更加清楚，下面將結合本實用新型實施例中附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。通常在此處附圖中描述和示出的本實用新型實施例的組件可以以各種不同的配置來布置和設計。因此，以下對在附圖中提供的本實用新型的實施例的詳細描述并非旨在限制要求保護的本實用新型的范圍，而是僅僅表示本實用新型的選定實施例?；诒緦?shí)用新型的實施例，本領域技術人員在沒有做出創造性勞動的前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
在本實用新型的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”、“第三”僅用于描述目的，而不能理解為指示或暗示相對重要性。
在本實用新型的描述中，還需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。
下面通過具體的實施例子并結合附圖對本實用新型做進一步的詳細描述。
實施例
本實施例提供一種散熱性能優異的智能電容器，如圖1所示，為本實用新型的整體結構示意圖，包括殼體和電容器箱體，所述電容器箱體內設置有環形導軌1，環形導軌用氬弧焊焊接在電容器箱體的邊角上與箱體形成一個整體，本實施例環形導軌為1個，環形導軌1上設置有3-6個支撐架3，本實施例提供的支撐架為3個，所述支撐架3上設置有轉子4，所述轉子4上設置有3個扇葉5。
智能電容器的殼體內設置有監測裝置、散熱裝置以及電源裝置，所述監測裝置包括單片機和溫濕度傳感器，所述單片機的輸入端與溫濕度傳感器的輸出端電連接，單片機的輸出端與散熱裝置的接入端連接，所述散熱裝置包括循環泵6和散熱管2，所述散熱管2固定設置在殼體內部的邊框上，循環泵6連接散熱管2的兩端；所述電源裝置與監測裝置和散熱裝置電連接。
如圖2所示，為智能電容器殼體的側視圖，智能電容器的殼體上設置有多個散熱孔8和多個排氣孔9，使得智能電容器通風性能良好。
作為進一步的改進，所述散熱管2固定設置在殼體內部的邊框上。
優選的，所述環形導軌1為1-3個。
優選的，所述支撐架3為3-6個。
作為進一步的改進，所述電容器箱體上還設置有液晶顯示屏7。
作為進一步的改進，所述無線傳輸裝置為AIR200短信報警裝置，與單片機的輸出端電連接。當單片機接收到溫濕度檢測到的電信號時，經過存儲分析，當檢測到超過其預警值時，就會反饋出電信號傳輸進AIR200短信報警裝置，收到單片機發出的電信號后自動生成報警短信發送至移動終端。
作為進一步的改進，所述電源裝置將各裝置的接口信號線與斷路箱體內的相線與零線連接，可以利用內部電源供電的方式為電容器節約用電，當電容器開啟工作模式時，電源裝置才會接通電源。
以上所述僅是本實用新型的優選實施方式，應當理解本實用新型并非局限于本文所披露的形式，不應看作是對其他實施例的排除，而可用于各種其他組合、修改和環境，并能夠在本文所述構想范圍內，通過上述教導或相關領域的技術或知識進行改動。而本領域人員所進行的改動和變化不脫離本實用新型的精神和范圍，則都應在本實用新型所附權利要求的保護范圍內。
技術特征：
1.一種散熱性能優異的智能電容器，包括殼體和電容器箱體，其特征在于，
所述殼體內設置有監測裝置、散熱裝置以及電源裝置，所述監測裝置包括單片機和溫濕度傳感器，所述單片機的輸入端與溫濕度傳感器的輸出端電連接，單片機的輸出端與散熱裝置的接入端連接，所述散熱裝置包括循環泵(6)和散熱管(2)，所述散熱管(2)固定設置在殼體內部的邊框上，循環泵(6)連接散熱管(2)的兩端；所述電源裝置與監測裝置電連接；
所述電容器箱體內設置有環形導軌(1)，環形導軌(1)上設置有多個支撐架(3)，所述支撐架(3)上設置有轉子(4)，所述轉子(4)上設置有多個扇葉(5)。
2.根據權利要求1所述的散熱性能優異的智能電容器，其特征在于，所述散熱管(2)固定設置在殼體內部的邊框上。
3.根據權利要求1所述的散熱性能優異的智能電容器，其特征在于，所述環形導軌(1)為1-3個。
4.根據權利要求1所述的散熱性能優異的智能電容器，其特征在于，所述支撐架(3)為3-6個。
5.根據權利要求1所述的散熱性能優異的智能電容器，其特征在于，所述殼體設置有液晶顯示屏(7)和多個散熱孔(8)。
6.根據權利要求1所述的散熱性能優異的智能電容器，其特征在于，所述電容器箱體上設置有無線傳輸裝置和多個排氣孔(9)。
7.根據權利要求6所述的散熱性能優異的智能電容器，其特征在于，所述無線傳輸裝置為AIR200短信報警裝置，與單片機的輸出端電連接。
8.根據權利要求1所述的散熱性能優異的智能電容器，其特征在于，所述電源裝置將各裝置的接口信號線與斷路箱體內的相線與零線連接。
技術總結
本實用新型涉及電容器技術領域，具體涉及一種散熱性能優異的智能電容器，包括殼體和電容器箱體，殼體內設置有監測裝置、散熱裝置以及電源裝置，監測裝置包括單片機和溫濕度傳感器，單片機的輸入端與溫濕度傳感器的輸出端電連接，單片機的輸出端與散熱裝置的接入端連接，散熱裝置包括循環泵和散熱管，散熱管固定設置在殼體內部的邊框上，循環泵連接散熱管的兩端；所述電源裝置與監測裝置和散熱裝置電連接；所述電容器箱體內設置多個扇葉，解決了現有技術問題中智能電容器存在的散熱性差和無法遠程監控的技術缺陷。本實用新型提供一種新的散熱性能優異的智能電容器，具有散熱性?xún)?yōu)良以及遠程監控的性能。
